詳細說明

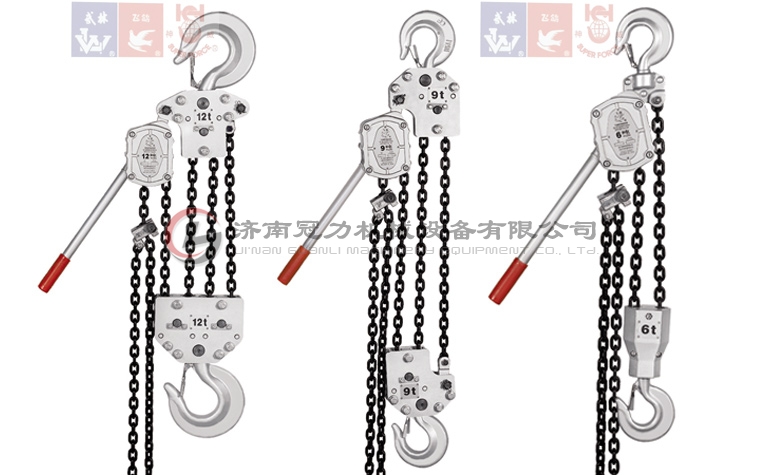

JXH-LA型鋁合金環鏈緊線器又叫鋁合金手扳葫蘆,是浙江冠林機械有限公司真正
具有自主知識產權的新產品，該產品已獲專利：
發明專利：ZL 2007 10068510.2
五項實用新型專利：
ZL 2007 2 0109113.0,；
ZL 2007 2 0109118.3,；
ZL 2007 2 0109132.3；
ZL 2007 2 0109131.9,；
ZL 2007 2 0109133.8
外觀專利：ZL 2007 3 0116466.9
特別聲明：該產品是冠林公司開發設計用于國家電網送變電行業緊線作業的新產品,，
依照日本永木公司產品的相關性能參數設計制造，產品的性能參數與日本產品相近,，整機
安全系數達到3倍以上,，是其他產品所不能相比的！
一,、用途：
JXH-LA型鋁合金環鏈緊線器是一種高效率多用途的手動牽引機械,，適用于
電力、郵電,。電氣化鐵路中的輸電線路及通訊線路的架設作業,，以及工廠、礦山,、建
筑,、運輸?shù)炔块T(mén)中的拖拉、張緊及牽引作業,，尤其在狹小的工作場所,、野外、高空作
業和各種不同角度的牽拉中更具有獨特的優越性,。
二,、特點：
JXH-LA型鋁合金環鏈緊線器依照國家電力行業標準DL/T875設計制造，主要
零件均選用優質材料制造,，在設計與使用上具有以下特點：
1.整機安全系數3倍以上,；
2.使用安全可靠，操作簡單方便,；
3.體積小,、重量輕、攜帶非常方便,；
4.工作效率高,，操作力小,；
5.結構緊湊,，整機密封，防護性能好；
6.維修簡便,，經久耐用,。
三、產品性能參數表
| 型號 | JXH-3LA | JXH-6LA | JXH-9LA | JXH-10LA(注) | JXH-12LA | |
| 額定牽引量 t | 3 | 6 | 9 | 10 | 12 | |
| 標準牽引長度 m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 試驗載荷 kN | 36.8 | 73.5 | 110 | 123 | 147 | |
| 滿載時的手扳力 N | 240 | 260 | 280 | 300 | 280 | |
| 起重鏈條圓鋼直徑 mm | 8 | 8 | 8 | 7.1 | 8 | |
| 起重鏈條行數 | 1 | 2 | 3 | 4 | 4 | |
| 兩鉤間最小距離 mm | 445 | 575 | 700 | 730 | 730 | |
| 外形尺寸 mm | A | 205 | 206 | 207 | 208 | 209 |
| B | 125 | 125 | 125 | 125 | 125 | |
| C | 149 | 195 | 253 | 318 | 318 | |
| D | 460 | 460 | 460 | 460 | 460 | |
| E | 31 | 39 | 45 | 53 | 53 | |
| Φ | 45 | 55 | 65 | 70 | 70 | |
| 產品凈重 kg | 13.2 | 20.5 | 35.5 | 37.5 | 40 | |
| 牽引長度每增加1米相應增加的重量 kg | 1.42 | 2.84 | 4.26 | 4.36 | 5.68 | |
| 注：JXH-10LA為不常用規格,，訂購時需要特別說明,。 | ||||||
四,、其他說明
“武林”,、“飛鴿”牌鋁合金手扳葫蘆是原杭州武林機器有限公司范麗平工程師于2007年
發明,，在浙江冠林機械有限公司接替杭州武林機器有限公司后，在范麗平工程師,、其他工程
師和各級領導的不懈努力下，對原有的鋁合金手扳葫蘆進行了改進,，使得新型的鋁合金手扳
葫蘆自重更輕，100級鏈條強度更高,，安全系數更好,，充分保障了施工人員的作業安全,，給
大家?guī)?lái)了更多的便利,，彌補了鐵質飛鴿牌手扳葫蘆自重大,、作業時比較費力的不足
之處， 現如今全國各地的電力部門已紛紛開始使用新型的飛鴿牌鋁合金手扳葫蘆,"飛鴿牌"
國家電網指定品牌,，歡迎您來電洽談咨詢！
